ビジネスプロセスを BPMN を用いて draw.io で記述する

ビジネスプロセスを記述する標準フォーマットである BPMN を用いて draw.io で記述します。

BPMN とは?

BPMN(Business Process Model and Notation) とは、ワークフローを記述するグラフィカルな記法です。
BPMN は、ソフトウェア開発者にとってはおなじみの UML を管理している OMG が管理しています。

BPMN を draw.io で記述する

無料で利用可能な作画ツールである draw.io が BPMN をサポートしています。

draw.io では BPMN を3つのライブラリとして提供しています。

  1. BPMN General Shapes - タスク、コネクタ関連
  2. BPMN Gateway Shapes - プロセス制御のためのゲートウェイ関連
  3. BPMN Event Shapes - プロセス実行中に発生する事象であるイベント関連

設定手順

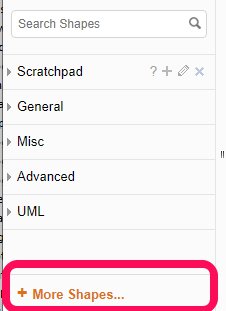

  • More Shaples を選択してください

f:id:tbpg:20201008044304j:plain

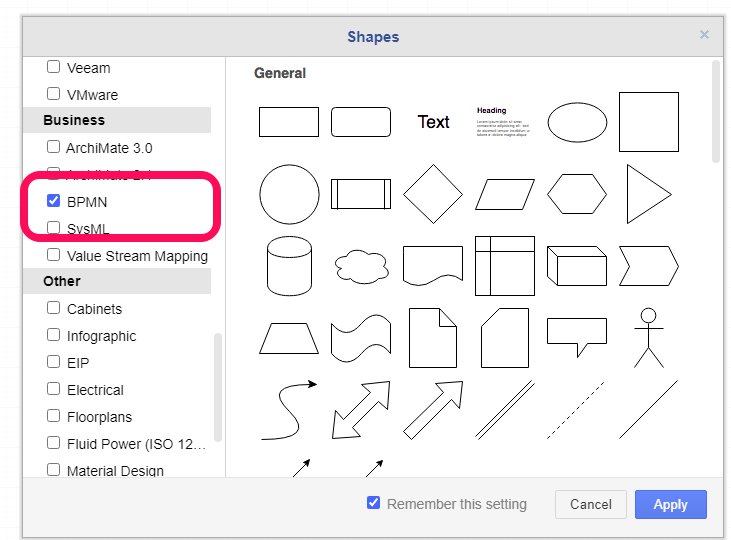

  • BPMN を選択してください

f:id:tbpg:20201008044311j:plain

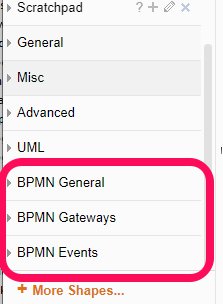

  • BPMN のライブラリが3つ追加されたことを確認してください

f:id:tbpg:20201008044321j:plain

作図例

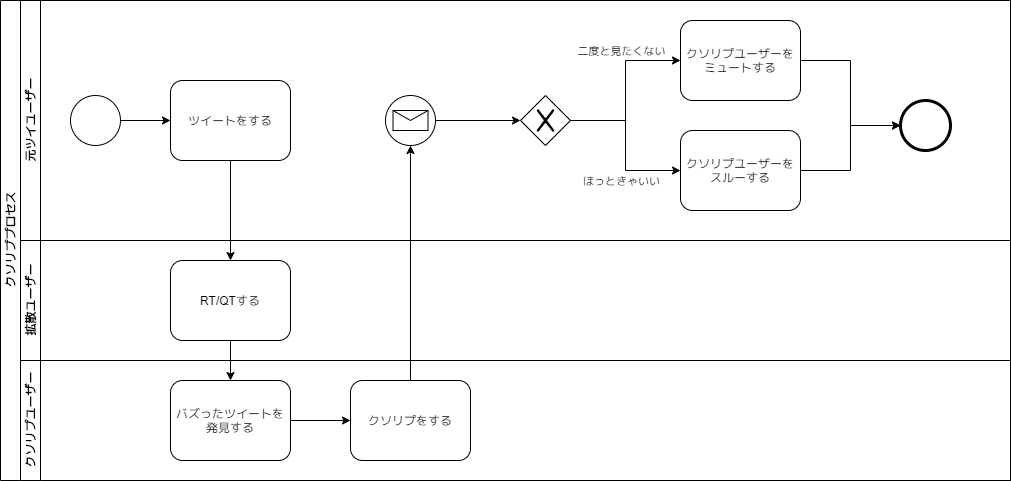

微笑ましい Twitter の様子を作図しました

f:id:tbpg:20201008044328p:plain

まとめ

単一登場人物かつ一本道の手順の場合は箇条書きで済みますが、複数の登場人物・条件分岐・イベント・依存関係など一定複雑なビジネスプロセスを記載する場合に BPMN が便利です。
BPMN の作画ツールは用途特化型の専用のものもありますが、まずはお手軽に汎用作図ツールである draw.io で記述するのがお手軽そうです。
